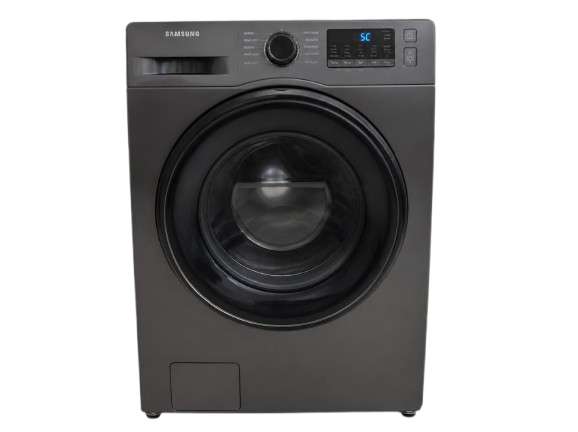

طريقة إصلاح عطل 5C/5E في غسالة سامسونج

القسم الأول: التشريح الهندسي الكامل لرمز الخطأ 5C / 5E في غسالة سامسونج

1. الوصف التقني والفيزيائي للمشكلة وطبيعة ظهور رمز 5C / 5E

يُعتبر رمز الخطأ 5C (والذي يظهر في الإصدارات القديمة أو شاشات الأجزاء السبعة بترميز 5E أو SE) المعيار البرمجي الرقمي الصريح الذي يشير إلى فشل أو تعثر منظومة تفريغ المياه وطردها خارج حوض الغسالة (Water Drain Error). في الغسالات الرقمية الحديثة من سامسونج، تعتمد دورة الغسيل على تسلسل زمني وميكانيكي بالغ الصرامة تديره لوحة التحكم الإلكترونية المركزية (Main Control Board / PCB) بالتكامل مع حساس ضغط منسوب المياه (Water Level Frequency Sensor).
عند اكتمال مرحلة التصبين الأساسية أو مرحلة الشطف، يقطع المعالج التيار عن محرك الدوران الرئيسي، ليتوقف الحوض عن التقليب تماماً. بعد ثوانٍ معدودة من السكون الهيدروليكي، ترسل اللوحة نبضة كهربائية لتشغيل مرحل (Relay) مضخة تصريف المياه (Drain Pump). بمجرد إمداد المضخة بجهد التشغيل (220-240 فولت)، تدور زعانف المروحة السفلية بسرعة فائقة لشفط مياه الغسيل المحملة برغوة الصابون والأوساخ ودفعها للأعلى عبر الخرطوم المموج نحو شبكة الصرف الجدارية.
بالتزامن مع دوران المضخة، يراقب حساس الضغط مستوى عمود الماء داخل الحوض عبر قراءة التردد الكهرومغناطيسي لغرفة الهواء السفلية. تفرض البرمجة المصنعية لسامسونج أن ينخفض منسوب المياه إلى نقطة الخلو التام (Reset Level) خلال فترة زمنية محددة تتراوح هندسياً بين 10 إلى 15 دقيقة كحد أقصى. إذا انقضت هذه المهلة وظل الحساس يسجل وجود مياه راكدة أو ضغط هيدروليكي داخل الحلة، فإن المعالج يفسر ذلك بوجود عائق تشغيلي حرج يمنع التصريف.
استمرار الغسالة في العمل والانتقال إلى مرحلة الدوران السريع (Spin Cycle) في ظل وجود مياه محتبسة يُعد خطراً ميكانيكياً مدمراً؛ إذ إن وزن المياه الراكدة يضاعف حمولة الحوض بدرجة كارثية تحت تأثير قوى الطرد المركزي، مما قد يؤدي إلى تحطيم صليبة الحلة المنيوم (Spider Arm)، أو تمزيق ممتصات الصدمات الهيدروليكية (Dampers)، أو احتراق المحرك الرئيسي نتيجة الحمل الزائد. لذلك، يتدخل نظام الحماية الذاتي فوراً بقطع الكهرباء عن محرك الحوض، ويُبقي مضخة الصرف تعمل بمفردها في محاولة مستمرة للإخلاء، ويُطلق صافرة تحذير صوتية متكررة مع تثبيت الرمز 5C أو 5E على الشاشة الرقمية وقفل الباب بإحكام لحماية محيط المنزل من فيضان المياه المتسخة.

2. الأسباب التقنية المحتملة لظهور عطل 5C/5E والحلول الميدانية المفصلة

لا يقتصر سبب العطل على مجرد انسداد سطحي، بل يمتد عبر دائرة هيدروليكية وميكانيكية وكهربائية تبدأ من قاع الحوض وتنتهي بلوحة المعالجة. فيما يلي تحليل شامل لكل مسبب مصحوباً بالخطوات العملية الدقيقة لإصلاحه:
السبب الأول: انسداد مصفاة فلتر الشوائب السفلي (Debris Filter Clog)
يستقر فلتر الشوائب في أدنى نقطة أسفل جسم الغسالة لحماية زعانف المضخة من الأجسام الصلبة. أثناء الغسيل، تنجرف القطع المنسية في جيوب الملابس (مثل العملات المعدنية، أزرار القمصان، الدبابيس، والأسلاك المعدنية)، بالإضافة إلى تكتلات خيوط الصوف وتراكمات ألياف الأنسجة الممزوجة بالدهون ورواسب المسحوق المتكلسة. يؤدي تجمع هذه المخلفات حول المصفاة الأسطوانية إلى تكوين طبقة عازلة سميكة تمنع مرور المياه إلى فتحة سحب المضخة، مما يحبس الماء داخل الحلة بالكامل.
خطوات الحل العملي:
1. افصل القابس الكهربائي الرئيسي للغسالة من المقبس الجداري لضمان الأمان الكامل وتفادي أي التماس كهربائي.
جهز وعاءً مسطحاً منخفض الحواف (صينية عميقة أو إناء مسطح) ومنشفتين كبيرتين ممتصتين للماء وافرشهما أسفل الواجهة الأمامية.
2. افتح الغطاء البلاستيكي الصغير للفلتر الموجود في الركن السفلي الأيمن أو الأيسر لواجهة الغسالة بالضغط على المشبك أو استخدام طرف مفك مسطح مغلف بقماش.
3. ستجد خرطوماً مطاطياً صغيراً يُعرف بـ خرطوم تصريف الطوارئ (Emergency Drain Tube) مثبتاً بجوار مقبض الفلتر الكبير. اسحب الخرطوم برفق للخارج ووجهه داخل الوعاء.
4. انزع السدادة الطرفية البيضاء للخرطوم بلفها وسحبها، ودع المياه المحبوسة تتدفق بالكامل داخل الوعاء. كرر إفراغ الوعاء حتى ينقطع تدفق المياه تماماً ويفرغ الحوض الداخلي.
أعد تركيب السدادة بإحكام وثبت الخرطوم في مشبكه الأصلي.
5- ضع المنشفة تحت مقبض الفلتر الدائري الكبير، ثم أدر المقبض عكس اتجاه عقارب الساعة (نحو اليسار) ببطء بمقدار دورتين إلى ثلاث دورات حتى يخرج الفلتر في يدك.
6. نظف المصفاة البلاستيكية تحت تيار ماء ساخن جارٍ باستخدام فرشاة تنظيف متوسطة الخشونة لإزالة كافة الألياف المتكلسة وتراكمات الصابون.
7. أعد إدخال الفلتر في مجراه وتأكد من محاذاته السليمة، ثم أدر المقبض باتجاه عقارب الساعة حتى يُغلق بإحكام شديد؛ فالإغلاق غير المحكم سيؤدي إلى تسرب مائي مباشر فور إعادة تشغيل الجهاز.
السبب الثاني: شلل ميكانيكي لزعانف مروحة المضخة (Impeller Seizure)
خلف فلتر الشوائب مباشرة، توجد حجرة حلزونية تحتوي على مروحة ذات أربع زعانف بلاستيكية متصلة بمحور محرك الصرف المغناطيسي. قد تتسلل بعض الأجسام الرفيعة متناهية الصغر (مثل مشابك الورق، دبابيس الشعر الرفيعة، أو خيوط الخياطة الطويلة) عبر ثقوب الفلتر وتلتف حول المحور المعدني للمروحة. يؤدي ذلك إلى فرملة ميكانيكية كاملة تمنع المروحة من الدوران رغم وصول التيار الكهربائي وسماع صوت طنين خافت واهتزاز ناتج عن المجال المغناطيسي للمحرك دون قدرة على ضخ لتر واحد.
خطوات الحل العملي:
1. بعد سحب فلتر الشوائب وتفريغ المياه، سلط ضوء مصباح يدوي مركز إلى داخل التجويف العميق الذي خرج منه الفلتر.
2. تفحص زعانف المروحة البلاستيكية وتأكد من خلوها من أي خيوط أو دبابيس ملتفة حول قاعدتها.
أدخل إصبعك (أو قلماً بلاستيكياً غير حاد) وحاول تدوير زعانف المروحة يدوياً:
الحركة الطبيعية: يجب أن تدور المروحة بمقاومة نابضة متقطعة (حركة خطوة بخطوة بزاوية 90 درجة) بفعل تجاذب أقطاب المغناطيس الدائم في المحرك، وتعتبر هذه المقاومة علامة على سلامة المحور.
الحركة التالفة: إذا كانت المروحة متصلبة وعاجزة عن الدوران إطلاقاً، استخدم ملقطاً رفيعاً لإزالة الخيوط أو الأجسام العالقة فوراً. أما إذا كانت تدور بحرية تامة دون أي مقاومة مغناطيسية، فهذا يعني انكسار سن الدوران الداخلي عن محور المحرك، وهو ما يستدعي استبدال المضخة.
السبب الثالث: التواء، انضغاط، أو انسداد خرطوم الصرف الخلفي
يتم طرد المياه عبر خرطوم بلاستيكي مموج يمتد من أسفل الغسالة الخلفي إلى ماسورة الصرف الجدارية. تتعرض هذه الخراطيم لانثناءات حادة عند دفع الغسالة بقوة لتلتصق بالجدار توفيراً للمساحة، أو قد تنحشر أسفل القواعد المعدنية. إضافة إلى ذلك، فإن تراكم الشحوم العالقة بالملابس مع رغوة الصابون غير المذابة يشكل كتلة صلبة تشبه الشمع داخل التموجات الداخلية للخرطوم، مما يضيق قطره الداخلي تدريجياً حتى ينغلق تماماً.
خطوات الحل العملي:
1. اسحب الغسالة للأمام بمسافة تسمح لك بالوقوف خلفها ومعاينة المسار الكامل لخرطوم الصرف.
2. تأكد من خلو الخرطوم من أي ثنيات بزوايا قائمة أو انضغاط تحت جسم الغسالة.
3. افصل طرف الخرطوم من ماسورة الصرف الجدارية، ووجهه داخل دلو كبير.
4. المس الخرطوم بيدك على طول امتداده؛ إذا شعرت بوجود أجزاء متحجرة أو ثقيلة في المنتصف، فهذا يشير إلى سدة شحمية متكلسة.
5. فك الخرطوم واغسله بتمرير ماء ساخن (حوالي 50 إلى 60 درجة مئوية) مع منظف مذيب للشحوم لتفتيت التكلسات، أو استبدل الخرطوم بآخر أصلي إذا كان متهالكاً أو متصلباً.
السبب الرابع: عدم ملاءمة ارتفاع نقطة الصرف الجدارية (Drain Height Error)
صُممت مضخات الطرد في غسالات سامسونج بقدرة رفع هيدروليكية محددة تُقاس بارتفاع عمود الماء الاستاتيكي. إذا كانت فتحة الصرف الجدارية أو الحوض الذي يُعلق فيه الخرطوم يرتفع عن الأرضية بأكثر من 100 سم، فإن المضخة تعجز عن التغلب على قوى الجاذبية الأرضية لدفع عمود الماء للأعلى، مما يؤدي إلى ارتداد السائل للحوض. وعلى النقيض، إذا كان الخرطوم ملقى على الأرض أو يقل ارتفاعه عن 65 سم، تتسرب المياه تلقائياً بالجاذبية أثناء ملء الغسالة، فيختل توقيت الحساس ويظهر الرمز 5C/5E.
خطوات الحل العملي:
1. استخدم شريط قياس لقياس المسافة العمودية من أرضية الغرفة إلى فوهة أنبوب الصرف الجداري.
2. اضبط ارتفاع نقطة التثبيت لتستقر في النطاق الهندسي الصحيح: بين 65 سم كحد أدنى و 90 إلى 100 سم كحد أقصى.
3. ركب مثبت الخرطوم البلاستيكي المنحني على شكل حرف (U) لضمان عدم انزلاق الخرطوم لأسفل.
4. تجنب غرس طرف الخرطوم بعمق مفرط داخل الماسورة الجدارية (يكفي إدخال 10 إلى 15 سم فقط) لتفادي ظاهرة الارتداد العكسي (Siphoning) وتفريغ الهواء.
5. لا تغلق الفراغ المحيط بالخرطوم داخل الماسورة بشريط لاصق أو إسمنت؛ بل اترك متسعاً صغيراً لدخول الهواء لمنع حدوث سحب تفريغي هوائي سالب يعيق حركة الماء.
السبب الخامس: كثافة رغوة الصابون المفرطة (Oversudsing Phenomenon)
استخدام مساحيق غسيل يدوية أو منظفات غير معتمدة للغسالات الأوتوماتيكية (غير مطابقة لمواصفات HE – High Efficiency)، أو الإفراط في مكيال المسحوق بدرجة تفوق حجم الحمولة، يولد رغوة بيضاء هائلة ذات فقاعات هوائية متراصة. تُصمم مضخات الطرد لدفع السوائل المادية فقط؛ وعندما تمتلئ حجرة المضخة بالرغوة الكثيفة، تدور الزعانف داخل وسط غازي رخو دون قدرة على ضخه (Cavitation / Air Lock)، فيتوقف تدفق المياه وتظن الغسالة أن المضخة مسدودة وتصدر الكود 5C.
خطوات الحل العملي:
1. اضغط زر الإيقاف واترك الغسالة لمدة تتراوح بين ساعة إلى ساعتين دون تشغيل لتهدأ الرغوة وتتحول إلى سائل.
2. افتح فلتر الشوائب السفلي وخرطوم الطوارئ وصرف المياه الصابونية بالكامل.
3. صب نحو 3 إلى 4 لترات من الماء البارد مع ملعقة كبيرة من ملين الأقمشة داخل الحلة لكسر كثافة الرغوة وتفتيتها.
4. شغل دورة شطف خفيفة (Rinse & Spin) بدون إضافة أي مساحيق لتطهير الحوض ومسارات الصرف من بقايا المنظف المتراكمة.
5. اعتمد حصرياً المنظفات السائلة منخفضة الرغوة المخصصة للغسالات الأوتوماتيكية، والتزم بمعيار المكيال المحدد لوزن الملابس وعسر الماء.
السبب السادس: تجمد مياه الصرف داخل الخراطيم والمضخة (في البيئات الباردة)
في حال تركيب الغسالة في مكان خارجي أو شرفة مكشوفة خلال فصل الشتاء في المناطق التي تنخفض فيها الحرارة إلى ما يقارب أو دون الصفر المئوي، تتجمد كميات المياه الراكدة التي تتبقى دائماً بصورة طبيعية داخل تجويف المضخة وقاع الخرطوم. يشكل هذا الجليد كتلة صلبة توقف حركة زعانف المضخة تماماً وتغلق مجرى خروج الماء، مما يؤدي فوراً إلى ظهور الكود 5C أو 5E عند بدء خطوة الصرف.
خطوات الحل العملي:
1. افصل الغسالة عن التيار الكهربائي تماماً.
2. بلل مناشف سميكة بماء دافئ، ولفها حول خرطوم الصرف الخلفي ونقاط التقائه بالجدار وقاعدة الغسالة لتليين الجليد.
3. اسكب كمية تتراوح بين 5 إلى 6 لترات من الماء الدافئ (بدرجة حرارة لا تتجاوز 50 إلى 60 درجة مئوية لتفادي تلف الخراطيم أو انصهار الأجزاء البلاستيكية) مباشرة داخل حوض الغسالة الفارغ.
4. اغلق الباب واترك الماء الدافئ لمدة 30 إلى 45 دقيقة لينتقل عبر قاع الحوض ويذيب أي تجمد صلب داخل حجرة المضخة وزعانفها.
5. بعد انقضاء الوقت، أعد تشغيل الغسالة واختر برنامج “عصر فقط” (Spin Only) للتحقق من دوران المضخة وخروج المياه المذابة بشكل طبيعي.
السبب السابع: انسداد غرفة الهواء السفلية لحساس الضغط (Pressure Chamber Clog)
قد تنجح مضخة الصرف في طرد كافة المياه وتفريغ الحوض بالكامل حتى يجف، ومع ذلك تتوقف الغسالة وتطلق الرمز 5C/5E! يعود هذا الخلل إلى غرفة الهواء (Air Dome) الواقعة في قاع الحلة الخارجية، والتي يتصل بها خرطوم حساس المنسوب البلاستيكي الرفيع. مع الاستخدام المتكرر لدرجات حرارة منخفضة، تتراكم رواسب لزجة من وبر الأقمشة والشحوم المتصلبة داخل فتحة هذه الغرفة، مما يؤدي إلى حبس ضغط الهواء داخل الخرطوم ومنعه من التلاشي بعد خروج الماء؛ فيظل الحساس يرسل إشارة خاطئة للمعالج تفيد بأن الحوض ممتلئ، فتعرض اللوحة الخطأ لعدم تحقق التفريغ المنطقي.
خطوات الحل العملي:
1. افصل كابل الطاقة وفك الغطاء العلوي للغسالة بنزع البرغيين الخلفيين وسحب اللوح للأعلى.
2. حدد موضع حساس الضغط المستدير (يشبه الصحن الصغير وله ثلاث أطراف كهربائية وخرطوم شفاف رفيع مثبت بقفيز).
3. فك القفيز بحرص وافصل طرف الخرطوم الشفاف من جهة الحساس.
4. انفخ بقوة بفمك داخل الخرطوم باتجاه الأسفل (نحو قاع الحوض)؛ يجب أن تشعر بمقاومة في البداية يعقبها صوت “فقاعة” أو انسياب سلس للهواء، وهو ما يعني تفتيت الرواسب الدهنية المتراكمة في غرفة الهواء السفلية.
5. تفقد الخرطوم على كامل طوله للتأكد من خلوه من أي ثقوب مجهرية أو تشققات قد تسبب تسرب الضغط، ثم أعد تركيبه بإحكام وثبته بالقفيز.
السبب الثامن: احتراق أو تلف محرك مضخة التصريف كهربائياً (Drain Pump Failure)
تعتمد مضخة الصرف في غسالات سامسونج على محرك مغناطيسي تزامني (Synchronous Motor) يحتوي على ملف نحاسي دقيق ومعزول. نتيجة للتقادم الزمني، أو استمرار محاولة المحرك للدوران أثناء انحشار زعانفه بجسم صلب، أو تعرضه لجهد كهربائي شاذ، قد يتعرض الملف النحاسي للاحتراق الداخلي أو انقطاع في سلك التغذية، مما يعطل المحرك تماماً عن الحركة والاستجابة لإشارات اللوحة الإلكترونية.
خطوات الحل العملي واختبار القياس (Multimeter Test):
1. افصل الكهرباء تماماً عن الغسالة وقم بإمالتها للخلف أو فك الغطاء الخلفي/السفلي للوصول إلى وحدة المضخة.
2. افصل الكلبسات السلكية المغذية لطرفي محرك المضخة.
3. اضبط جهاز قياس المقاومة (الملتيميتر) على وضع قياس المقاومة الأومية (Resistance / Ohm – Ω).
4. ضع مجسي القياس على طرفي توصيل محرك المضخة مباشرة لقراءة المقاومة الكهربائية للملف:
النتيجة السليمة: يجب أن تتراوح القراءة القياسية لملفات مضخات سامسونج الأصلية بين 160 إلى 220 أوم (Ω) عند درجة حرارة الغرفة العادية.
النتيجة التالفة: إذا أظهر الجهاز قراءة صفرية تماماً (0 Ω) فهذا يعني وجود شورت داخلي (Short Circuit)، وإذا أظهر رمز الدائرة المفتوحة (OL أو 1) فهذا يعني انقطاع واحتراق الملف النحاسي.
في حال ثبوت تلف الملف، يجب فك مسامير التثبيت الثلاثة للمضخة وسحبها وتركيب مضخة أصلية بديلة مطابقة لرقم الطراز وقدرة الواط المسجلة على هيكلها.
السبب التاسع: تلف مرحل الصرف (Drain Relay) في لوحة التحكم المركزية
تمثل لوحة التحكم الإلكترونية المركزية العقل المدبر الذي يرسل التيار الكهربائي لكافة الأجزاء. يتم التحكم في تشغيل مضخة الصرف عبر مفتاح إلكتروني يُعرف بالمرحل (Relay) أو الترياك (Triac). في بعض الحالات، وعند حدوث شورت كهربائي في المضخة القديمة أو تذبذب عنيف في كهرباء المنزل، تحترق نقاط التلامس الداخلية للمرحل أو ينفجر مسار اللحام النحاسي المطبوع على ظهر الكارتة، فتتوقف اللوحة عن إخراج جهد الـ 220 فولت للمضخة نهائياً حتى لو كانت المضخة نفسها جديدة وسليمة 100%.
خطوات الحل العملي:
1. يتم فحص وصول الفولتية لطرفي المضخة أثناء وصول البرنامج لدقيقة التصريف بواسطة الملتيميتر على وضع الجهد المتردد (AC Voltage)؛ إذا لم يسجل الجهاز قراءة 220 فولت رغم إصدار الغسالة لأمر الصرف، فالخلل صادر من اللوحة.
2. يتطلب هذا العطل تدخلاً هندسياً دقيقاً لفك لوحة التحكم وفحصها من قبل فني إلكترونيات متخصص لتغيير ريلاي الصرف المحترق وتأمين المسارات المتضررة، أو استبدال اللوحة بالكامل إذا كان التلف قد طال المعالج المركزي.
السبب العاشر: أخطاء برمجية وتجميد الذاكرة المؤقتة (System Glitch)
تتعرض الأنظمة الرقمية الحديثة أحياناً لما يُعرف بالانهيار اللحظي أو التعليق البرمجي للذاكرة المؤقتة (Microprocessor Freeze) نتيجة انقطاع مفاجئ للكهرباء أو تشويش كهرومغناطيسي عابر، فيظل معالج الغسالة معلقاً في وضع الخطأ 5C ويرفض قبول أوامر جديدة حتى لو فُحصت كافة الأجزاء الميكانيكية وكانت تعمل بكفاءة.
خطوات الحل العملي (إعادة الضبط الصلب – Hard Reset):
1. اضغط على زر التشغيل (Power) لإيقاف تشغيل الغسالة تماماً.
2. انزع قابس الكهرباء من المقبس الجداري بيدك وافصله كلياً.
3. اضغط باستمرار وبشكل متواصل على زر التشغيل/الإيقاف المؤقت (Start/Pause) لمدة 15 ثانية والكهرباء مفصولة؛ هذا الإجراء الفني يفرغ الشحنات الكهربائية الساكنة المتبقية في مكثفات لوحة التحكم الإلكترونية بالكامل.
4. اترك الغسالة مفصولة عن الكهرباء لمدة لا تقل عن 10 دقائق كاملة لإعادة تهيئة النظام.
5. أعد توصيل القابس بالمقبس مباشرة (تجنب المشتركات الرديئة)، وشغل الغسالة، ثم اختر برنامج شطف ودوران سريع (Rinse & Spin) للتأكد من استجابة المعالج وسحب وتصريف المياه بانتظام.

القسم الثاني: خطوات الإصلاح الميداني المتقدم، الفحص الكهربائي، والوقاية الشاملة من عطل 5C/5E

1. خطوات الفحص الميكانيكي والكهربائي المتقدم (دليل عملي تفصيلي)

عندما لا تؤدي الخطوات السطحية مثل تنظيف الفلتر أو فحص الخرطوم إلى زوال العطل، يتعين الانتقال إلى مرحلة الفحص الداخلي لمكونات منظومة الصرف. يهدف هذا الإجراء إلى تحديد ما إذا كان العطل ناتجاً عن خلل في القطع الكهروميكانيكية أو انهيار في التوصيلات السلكية.
خطوة 1: الوصول الآمن إلى وحدة مضخة التصريف الداخلية
فصل مصادر الطاقة والمياه: افصل قابس الكهرباء تماماً من الجدار، واغلق محبس تزويد المياه، وافصل خرطوم الدخول لتسهيل تحريك الغسالة.
تأمين المساحة: اسحب الغسالة إلى مساحة مفتوحة تسمح بالعمل خلفها وأسفلها بحرية، مع وضع قطعة كرتون أو بطانية قديمة على الأرض لحماية طلاء الهيكل من الخدوش.
طريقة الوصول:
عبر اللوح السفلي (في موديلات التحميل الأمامي): يمكن إمالة الغسالة إلى الخلف بزاوية 45 درجة وإسنادها بإحكام على جدار صلب أو دعامة خشبية للوصول إلى قاعدة المضخة من الأسفل مباشرة.
عبر الغطاء الخلفي: فك البراغي المحيطة باللوح المعدني الخلفي باستخدام مفك فيليبس (مصلب)، ثم اسحب اللوح للأسفل وللخارج لكشف الجزء الخلفي من الحلة والمضخة المثبتة في الأسفل.
خطوة 2: اختبار المحرك الكهربائي لمضخة الطرد (Drain Pump Testing)
تحتوي مضخة تصريف مياه سامسونج على محرك مغناطيسي متزامن. للتأكد من سلامته الميكانيكية والكهربائية، اتبع تسلسل الاختبار التالي:
1. المعاينة البصرية والحرارية:
تحسس جسم المحرك النحاسي للمضخة؛ إذا كان ساخناً لدرجة لا تُحتمل أو كانت تنبعث منه رائحة عزل بلاستيكي محترق، فهذا يشير إلى تعرضه لحمل حراري زائد أدى لانهيار عزل الملفات.
2. فحص حركة العمود المرفقي (Rotor Shaft Play):
أمسك بزعانف المروحة وحاول تحريكها للأمام والخلف باتجاه محوري؛ يجب ألا يكون هناك اهتزاز أو بوش كبير (Axial play). إذا كان العمود يتحرك بحرية إلى الجوانب، فإن الجلب الداخلية قد تآكلت بفعل دخول الماء والشوائب، مما يؤدي إلى ترنح المروحة واصطدامها بجدران الحجرة الحلزونية وتوقفها تحت ضغط الماء.
3. فحص القياس الكهربائي بجهاز الملتيميتر (Multimeter):
انزع الموصلات السلكية المتصلة بطرفي محرك المضخة عبر الضغط على مشابك الأمان وسحبها للخارج.
اضبط تدريج الملتيميتر على مقياس المقاومة الأومية (2000 أو 200).
ضع مجسي القياس على الملامسين النحاسيين لمضخة الصرف:
القراءة الطبيعية: تعطي مضخات سامسونج الأصلية قراءة تتراوح بين 160 و 220 (تتفاوت طفيفاً بحسب قدرة المضخة التي تتراوح عادة بين 30 و 45 واط).
حالة التلف بالدائرة المفتوحة (Open Circuit / OL): انقطاع السلك النحاسي الداخلي للملف؛ يتطلب استبدال المضخة فوراً.
حالة الشورت الكهربائي (Short Circuit): إعطاء قراءة تقارب الصفر (0 إلى 10): يعني انهيار العازل واحتراق السلك، وهو خطر يهدد لوحة التحكم المركزية بتلف مباشر إذا استمر التوصيل.
فحص التسريب الأرضي (Ground Fault Test):
ضع مجساً واحداً على أحد ملامسي المضخة وضع المجس الآخر على قلب الحديد الرقائقي للمحرك.
يجب أن تظل القراءة مفتوحة تماماً (OL أو مالانهاية)؛ أي قراءة مقاومة تعني وجود تهريب تيار لجسم الغسالة الأرضي.
خطوة 3: فحص واختبار حساس ضغط منسوب المياه (Water Level Sensor)
إذا ثبتت سلامة المضخة ميكانيكياً وكهربائياً وتعمل على طرد الماء، فإن استمرار ظهور الكود 5C يعني أن لوحة التحكم لا تتلقى إشارة تفيد بنزول الماء.
الموقع: يقع حساس الضغط أعلى الغسالة مباشرة تحت اللوح العلوي، وهو قرص بلاستيكي متصل بفيشة سلكية ثلاثية وخرطوم هواء دقيق.
فحص الغشاء الهوائي والخرطوم:
1. انزع طرف الخرطوم من الحساس.
2. تفحص طرف الخرطوم المطاطي؛ إذا وُجدت به تشققات ناتجة عن الاحتكاك بحلة الغسالة أثناء الاهتزاز، فإن الهواء سيتسرب ولن يرتفع الضغط الداخلي لمستوى الفصل.
3. اقطع الجزء التالف من الخرطوم (نحو 1 سم) وأعد تركيبه مع تثبيت القفيز السلكي بإحكام.
الفحص الكهربائي للحساس (تردد الإشارة):
يعمل حساس سامسونج بنظام تحويل الضغط إلى تردد كهرومغناطيسي (Frequency-based sensor)، وتتراوح إشارته الطبيعية بين 21kHz (عند امتلاء الحوض) و 26kHz (عند فراغ الحوض من الماء).
يتم قياس التردد بين الطرفين الخارجيين للحساس أثناء تشغيل الغسالة؛ إذا ثبت التردد على قيمة منخفضة رغم خروج الماء، فإن الحساس عالق داخلياً ويجب استبداله.

2. دليل استبدال مضخة تصريف المياه في غسالة سامسونج (خطوة بخطوة)

إذا أسفر الفحص السابق عن احتراق محرك المضخة أو تآكل محورها، فإليك خطوات استبدالها بقطعة أصلية جديدة:
تجهيز القطعة البديلة: تأكد من الحصول على مضخة أصلية مطابقة من حيث الجهد (220-240V)، التردد (50/60Hz)، وطريقة التثبيت (سواء كانت مثبتة بثلاثة براغي أو بنظام التعشيق واللف Bayonet type).
1. إفراغ المياه المتبقية:
تأكد من تجفيف حوض المضخة الداخلي عبر فتح فلتر الشوائب وتفريغ خرطوم الطوارئ حتى لا تنسكب المياه على الأجزاء الكهربائية أثناء الفك.
2. فك التوصيلات المائية (خراطيم الحوض والطرد):
استخدم كماشة لتحريك قفيز التثبيت المعدني للخرطوم الأسود العريض القادم من قاع الحلة إلى مدخل المضخة، ثم اسحب الخرطوم بهدوء.
3. فك قفيز خرطوم الصرف الخلفي المتصل بمخرج المضخة واسحبه.
4. تحرير وحدة المضخة:
فك البراغي التي تثبت قاعدة المضخة بالهيكل السفلي للغسالة (توجد عادة مسامير في واجهة حجرة الفلتر أو في القاع). اسحب وحدة مجموعة التصريف كاملة إلى الخارج.
5. فصل المحرك عن غرفة الفلتر:
إذا كان الاستبدال للمحرك الكهربائي فقط، فك المسامير الثلاثة التي تربط المحرك بغرفة الفلتر البلاستيكية.
نظف الحلقة المطاطية المانعة للتسرب (O-ring) وضع طبقة خفيفة جداً من شحم السيليكون المقاوم للماء على الإطار لضمان عدم تسريب المياه مستقبلاً.
6. تركيب المحرك الجديد وإعادة التجميع:
ثبت المحرك الجديد في غرفته البلاستيكية واربط المسامير بشكل متقاطع لضمان استواء الضغط على حلقة العزل.
أعد توصيل الخراطيم وثبت الأقفزة في مواضعها السابقة تماماً.
7. ركب الأسلاك الكهربائية في أطرافها الصحيحة.
أعد الغسالة إلى وضعها الرأسي وشغل برنامج تجريبي قصير للتأكد من عدم وجود أي رشح للمياه قبل إعادة تركيب الأغطية الخارجية.

3. منظومة الصيانة الوقائية لمنع تكرار عطل 5C / 5E نهائياً

إن تجنب حدوث هذا العطل يرتكز على تطبيق برنامج وقائي بسيط يمنع تراكم الشحوم والشوائب ويحافظ على العمر الافتراضي لمنظومة الطرد:
التنظيف الشهري المنتظم لفلتر الشوائب:
حدد يوماً ثابتاً في نهاية كل شهر لفك الفلتر وتنظيفه، حتى لو لم تظهر أي علامات انسداد على الغسالة؛ فالتنظيف الدوري يمنع تماسك الأنسجة وتحجرها.
تفعيل دورة تنظيف الحوض (Eco Drum Clean / Drum Clean):
شغل برنامج تنظيف الحوض المدمج مرة كل 40 دورة غسيل. تعتمد هذه الدورة على تدوير المياه بدرجات حرارة مرتفعة تصل إلى $60-70^\circ\text{C}$ مع دفعات مائية قوية تذيب التراكمات الدهنية والشمعية المترسبة في مجاري التصريف وغرفة هواء حساس الضغط دون الحاجة لمواد كيميائية ضارة.
فحص جيوب الملابس قبل الغسيل:
درب أفراد الأسرة على تفريغ الجيوب من المناديل الورقية، العملات المعدنية، والدبابيس، مع وضع حمالات الصدر والقطع ذات الأشرطة أو القطع الدقيقة داخل أكياس غسيل شبكية واقية.
الاستخدام المقنن للمنظفات:
تجنب ملء درج المنظف حتى حافته؛ فالكمية الزائدة لا تعني نظافة أفضل، بل تتحول إلى رغوة صلبة تعيق مسار تفريغ المياه وتخلق اختناقات هوائية تعجل بظهور رمز 5C.
المسار الصحيح لخرطوم الصرف:
تفقد ثبات خرطوم الصرف خلف الغسالة بشكل نصف سنوي للتأكد من بقائه داخل المدى الهندسي المسموح (65-100cm) وخلوه من الانحناءات نتيجة حركة الجهاز أثناء مرحلة العصر.
